Macbook Pro Retina 15 A1398 2015 Display-Austausch

Geschrieben von Volodymyr Chubei | 23 Dec 2024

Das Display ist eines der ungeschütztesten Teile des MacBook Pro Retina 15 A1398 2015, weshalb es häufig zu Schäden kommt und ein Austausch des Displays notwendig wird. In diesem Artikel erklären wir Ihnen anhand einer Schritt-für-Schritt-Anleitung detailliert, wie Sie das Display selbst austauschen können.

Für den Austausch benötigen Sie einen Tisch oder eine andere ebene Fläche und ein kleines Werkzeug. Sie benötigen eine Pinzette, TR8-, T5- und P5-Präzisionsschraubendreher, eine Spitzzange und einen Spudger: einen speziellen Spatel zum Öffnen und Bearbeiten der internen Komponenten tragbarer Geräte.

Außerdem: Austausch der Hauptplatine des MacBook Pro A1398 2015

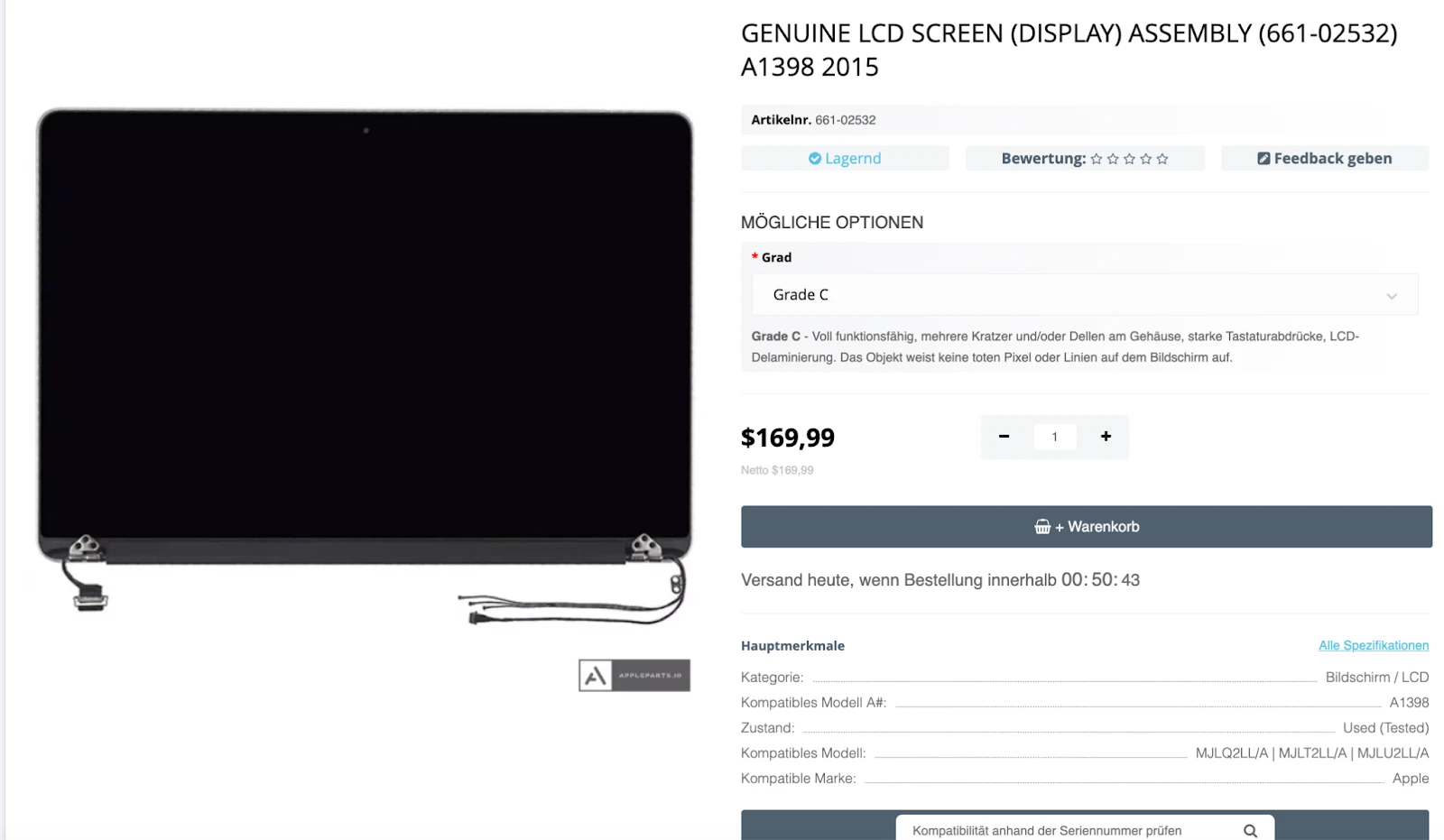

Original LCD-Bildschirm (Display) Baugruppe (661-02532) A1398 2015

MacBook Pro Retina 15 A1398 2015 Bildschirm austauschen: Schritt-für-Schritt-Anleitung

Für den Austausch des alten Displays gegen ein neues bieten wir eine detaillierte Schritt-für-Schritt-Anleitung für das Modell MacBook Pro Retina 15 A1398 2015. Es ist wichtig, sich genau an die Reihenfolge zu halten, um Schäden an den Teilen zu vermeiden und die Leistung des Displays nach dem Austausch zu gewährleisten.

1. Öffnen Sie die hintere Abdeckung

Lösen Sie sechs 3,1-mm- und zwei 2,3-mm-Schrauben und notieren Sie sich die Positionen, damit Sie die Löcher beim Zusammenbau nicht verwechseln. Heben Sie das Gehäuseunterteil im Bereich des Display-Anschlusses an und entfernen Sie es, indem Sie vorsichtig die Stifte aus den Kunststoffklammern ziehen.

2. Trennen der Batterie von der Hauptplatine

Suchen und entfernen Sie den schwarzen Aufkleber, der den Batterieanschluss abdeckt. Um den Stecker zu entfernen, hebeln Sie die Enden auf beiden Seiten vorsichtig mit einem Spatel ab. Biegen Sie den Stecker in Richtung der Batterie, damit er während des Austauschs nicht mit der Hauptplatine in Berührung kommt.

3. Trennen Sie die AirPort-Antennen- und Kamerakabel

Suchen Sie die drei AirPort-Antennenkabel in der Nähe des Lüfters, ziehen Sie sie mit einer Pinzette oder einem Spudger aus den Steckern und biegen Sie sie nach oben. Arbeiten Sie dabei nur mit den Steckern, da die Kabel sehr empfindlich sind und bei unvorsichtiger Handhabung leicht beschädigt werden können.

Die Lüfterabdeckung entfernen und so weit wie möglich verbiegen. Heben Sie den Stecker des Kamerakabels vorsichtig mit der Spitze des Spudgers aus der Buchse auf der Hauptplatine. Dazu den Stecker rechts und links mit leichten Bewegungen lösen, bis er vollständig herausgezogen werden kann.

Lösen Sie die Kamera- und Antennenkabel vorsichtig aus ihren Buchsen. Die Rückseite ist am Lüfter montiert. Sie müssen ohne plötzliche Bewegungen arbeiten, um die Integrität der Kabel und Verbindungen nicht zu beeinträchtigen.

4. Trennen Sie das Display von der Hauptplatine ab

Heben Sie den Clip des Bildschirmdatenkabels mit der Spitze des Spudgers an und drehen Sie ihn in Richtung des MagSafe 2-Stromanschlusses. Ziehen Sie das Kabel aus dem Anschluss auf der Hauptplatine. Achten Sie beim Herausziehen darauf, dass das Kabel parallel zum Gerät verläuft, da es sonst beschädigt werden kann.

Seien Sie auch beim Umgang mit dem Stecker vorsichtig. Es ist gefährlich, die Kontakte mit einem Werkzeug oder den Fingern zu berühren, um sie nicht zu beschädigen oder Spuren von Talg zu hinterlassen.

5. Lösen Sie das Display vom Gehäuse

Entfernen Sie die Gummiabdeckungen der Scharniere im Lüfterbereich (rechts und links). Entfernen Sie mit einem T5-Schraubendreher die beiden Schrauben, mit denen die Scharnierabdeckungen aus Aluminium oben am Gehäuse des MacBook Pro befestigt sind. Nehmen Sie die Scharnierabdeckungen mit einer Pinzette ab.

Unter den Gummiabdeckungen befinden sich auf jeder Seite drei Schrauben. Entfernen Sie die vier Schrauben mit einem T8-Präzisionsschraubendreher, so dass zwei Schrauben, die sich am nächsten an der Innenseite befinden, übrig bleiben.

Öffnen Sie Ihr MacBook Pro um ca. 110 Grad und legen Sie es an den Bildschirmrändern und an der Unterseite des Gehäuses auf den Tisch. Halten Sie beide Teile des Geräts mit der freien Hand fest und entfernen Sie die verbleibende Schraube auf jeder Seite mit einem T8-Schraubendreher, um die Displayhalterung zu lösen.

In diesem Fall ist es wichtig, dass Sie dies so vorsichtig und genau wie möglich tun und beide Teile des MacBook Pro sicher festhalten, damit sie nicht herunterfallen. Wenn ein Teil herunterfällt, können andere Teile des Geräts schwer beschädigt werden.

Nehmen Sie jedes Teil mit Ihren Händen und drücken Sie die untere (rechte) Seite des MacBook Pro vorsichtig nach vorne, um das Display vom Hauptgehäuse zu lösen. Legen Sie beide Teile mit der unteren Tastaturhälfte nach unten beiseite, da sonst die internen Komponenten beschädigt werden können.

6. Einbau eines neuen Displays

Gehen Sie beim Austausch des MacBook Pro A1398 Retina Displays in umgekehrter Reihenfolge vor und beachten Sie die gleichen Regeln und Empfehlungen. Die Scharniere des neuen Displays sind nicht immer auf den erforderlichen Winkel eingestellt, sodass Sie sie mit einer Spitzzange genau an die Scharniere auf der Unterseite des Geräts anpassen müssen. Bei der Montage sind einige Feinheiten zu beachten:

Die beiden Schrauben, die in das Scharnier auf der linken Seite passen, müssen durch die Antennen- und Kamerakabelhalterung gehen.
Zum Verkleben der Kamera- und Antennenkabel muss auf der Innenseite ausreichend Kleber vorhanden sein;
Beim Schließen der hinteren Abdeckung im letzten Schritt der Montage reicht es aus, mit den Fingern beider Hände leicht auf den mittleren Teil zu drücken.

Neben der Beachtung der Anleitung ist es wichtig, das Originaldisplay zu erwerben. Sie können die notwendigen Teile für Geräte der Marke Apple bei TechToro.io bestellen , das sich als zuverlässiger Lieferant mit wettbewerbsfähigen Preisen und einem hohen Serviceniveau erwiesen hat. Die Teile werden vor dem Verkauf getestet, sodass garantiert ist, dass alle Komponenten original und funktionsfähig sind.

FAQ

1. Wie viel kostet der Austausch eines MacBook Pro Retina-Displays?

Wenn Sie das Display selbst austauschen und kein Geld für die Dienste ausgeben, hängen die Kosten vom MacBook Pro-Modell ab. Der mögliche Höchstbetrag beträgt $250.

2. Lohnt es sich, das Display eines MacBook Pro zu reparieren?

Natürlich ist es rentabler, das Display auszutauschen, als ein neues MacBook Pro zu kaufen. Dazu müssen Sie jedoch einen zuverlässigen Lieferanten von Originalteilen auswählen und die Anweisungen genau befolgen.
