MacBook Pro Unibody Modell A1278 Logik Board austausch

Geschrieben von Volodymyr Chubei | 27 Aug 2024

Wenn die Hauptplatine eines MacBook Pro beschädigt ist, muss sie oft ausgetauscht werden. Dies kann mit oder ohne Vorkenntnisse selbst durchgeführt werden. In diesem Artikel zeigen wir dir, wie du die Hauptplatine des MacBook A1278 austauschst und welche Werkzeuge du dafür benötigst.

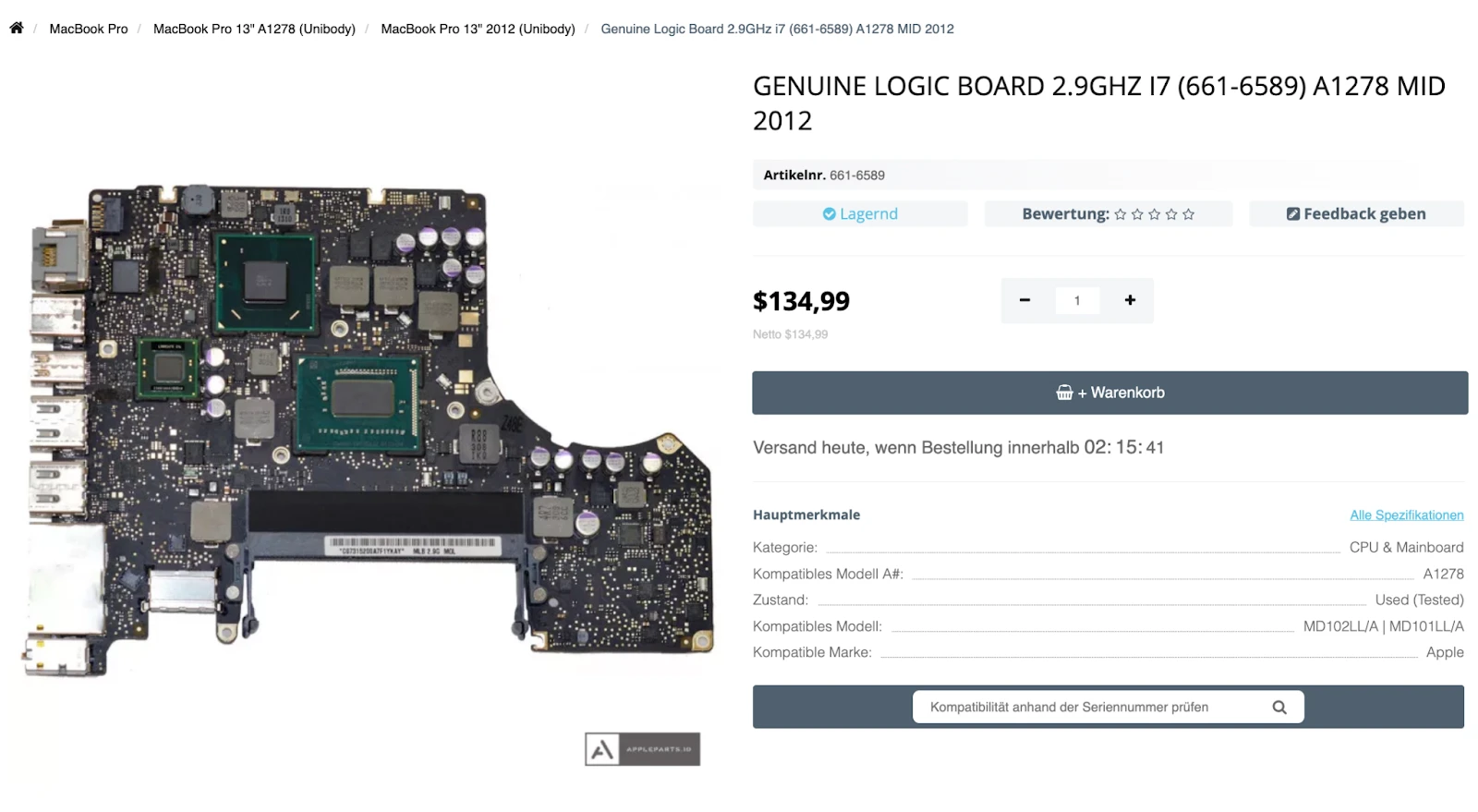

Original Logic Board 2,9 GHz i7 (661-6589) A1278 MID 2012

Austausch der Hauptplatine des MacBook Pro A1278

Für den Austausch der Hauptplatine in einem MacBook Pro A1278 müssen Sie ein neues Teil und die folgenden Werkzeuge vorbereiten

Spudger (Schaufel zum Öffnen und Zerlegen von Gehäusen);
#00 Präzisionsschraubendreher;
Wärmeleitpaste;
Zweikomponentenreiniger;
T6-Schraubendreher;
Y0-Schraubendreher.

Im Folgenden finden Sie eine Schritt-für-Schritt-Anleitung zum Austausch der Hauptplatine A1278 des MacBook Pro, die alle Anschlüsse auf der linken Seite des MacBook Pro umfasst. Es ist wichtig, dass Sie sich genau an die Reihenfolge der Schritte und Empfehlungen halten und sehr vorsichtig vorgehen, um die Buchsen und Anschlüsse nicht zu beschädigen.

1. Entfernen der hinteren Abdeckung und des Akkus

Schließen Sie Ihr MacBook Pro, legen Sie es mit der Rückseite nach oben auf eine ebene Oberfläche und folgen Sie den Anweisungen unten:

Lösen Sie die acht Schrauben der hinteren Abdeckung, notieren Sie sich jede Schraube oder behalten Sie sie im Auge, um sie beim Zusammenbau nicht zu verwechseln.
Entfernen Sie vorsichtig mit beiden Händen die hintere Abdeckung vom Gehäuse.
Lösen Sie die beiden Schrauben, mit denen die Batterie befestigt ist, mit einem Y0-Schraubendreher und lösen Sie den Stecker.
Heben Sie den Akku an und ziehen Sie ihn heraus, indem Sie an der Plastiklasche ziehen.

2. Lüfter abnehmen

Entfernen Sie den Lüfter von der Hauptplatine:

Lösen Sie den Stecker mit einem Spudger und ziehen Sie ihn gerade nach oben.
Lösen Sie die drei Schrauben, mit denen der Lüfter am Gehäuse befestigt ist.
Entfernen Sie den Lüfter aus der Steckdose.

Step 5 - MacBook Pro Unibody Modell A1278 Logik Board austausch

3. Gerätekabel vom Motherboard trennen

Zu diesem Zeitpunkt müssen die Anschlüsse der an die Hauptplatine angeschlossenen Geräte getrennt werden:

Trennen Sie mit einem Spudger den Kabelstecker der Batteriestandsanzeige.

Heben Sie mit einem Spudger das Ventil des Tastaturkabels an und entfernen Sie es aus der Buchse.

Lösen Sie mit dem flachen Ende eines Spudgers die Verbindung zwischen dem Trackpad und dem Stecker.

Lösen Sie das IR-Sensorkabel aus der Buchse, indem Sie den Haltehebel anheben.
Ziehen Sie das Festplattenkabel vom Anschluss ab.
Verfahren Sie ebenso mit dem Anschluss des optischen Laufwerks.

Step 13 - MacBook Pro Unibody Modell A1278 Logik Board austausch

Trennen Sie das Displaykabel vom Motherboard-Anschluss.
Entfernen Sie das Subwoofer- und das iSight-Kabel mit dem flachen Ende eines Spudgers aus der Buchse.
Lösen und Entfernen der beiden Schrauben, mit denen die LCD-Halterung befestigt ist.

Lösen des Mikrofons aus dem oberen Gehäuse mit Hilfe des Kolbens im gleichen Teil des Gerätes.

4. Entfernen des Motherboards

Entfernen Sie zunächst die neun Schrauben, mit denen die Hauptplatine und die Mag Safe-Platine am Gehäuse des MacBook Pro A1278 befestigt sind. Heben Sie die Platine vorsichtig am linken Rand an und nehmen Sie sie aus dem Gehäuse.

5. Trennen Sie die restlichen Geräte

Die verbleibenden Elemente werden in der folgenden Reihenfolge getrennt:.

Step 20 - MacBook Pro Unibody Modell A1278 Logik Board austausch

Achten Sie darauf, dass Sie die darunter liegenden Federn nicht verlieren.
Trennen und entfernen Sie den DC-Eingang von der Hauptplatine.
Trennen Sie den linken Stecker des Lautsprechers und des Mikrofons (sie liegen direkt nebeneinander);
Lösen Sie mit dem flachen Ende des Spudgers den linken Lautsprecher aus dem Kleber, so dass er auf der Hauptplatine bleibt.

6. RAM-Chips entfernen

Nehmen Sie den virtuellen Speicherchip heraus, indem Sie gleichzeitig auf die Laschen rechts und links drücken, so dass der Chip nach vorne gleitet. Wenn zwei Chips vorhanden sind, verfahren Sie mit dem zweiten Chip genauso.

Step 27 - MacBook Pro Unibody Modell A1278 Logik Board austausch

7. Austausch des Motherboards

Installieren Sie die Hauptplatine und wiederholen Sie alle oben genannten Schritte in umgekehrter Reihenfolge. Vergessen Sie nicht, nach dem Austausch eine Schicht Wärmeleitpaste aufzutragen, um eine Überhitzung des Geräts zu vermeiden.

Für den Austausch des Motherboards und anderer Komponenten wird dringend empfohlen, nur Originalteile zu verwenden. Bei Techtoro.io können Sie zertifizierte Komponenten für Geräte der Marke Apple erwerben.

Wir verfügen über eine große Auswahl an Ersatzteilen, die vor dem Verkauf von unseren Technikern getestet werden. Beim Kauf über Techtoro.io erhalten Sie eine Garantie für die Leistung der Komponenten und die Einhaltung der angegebenen Spezifikationen.

Auch: Austausch der Hauptplatine des MacBook Pro A1707

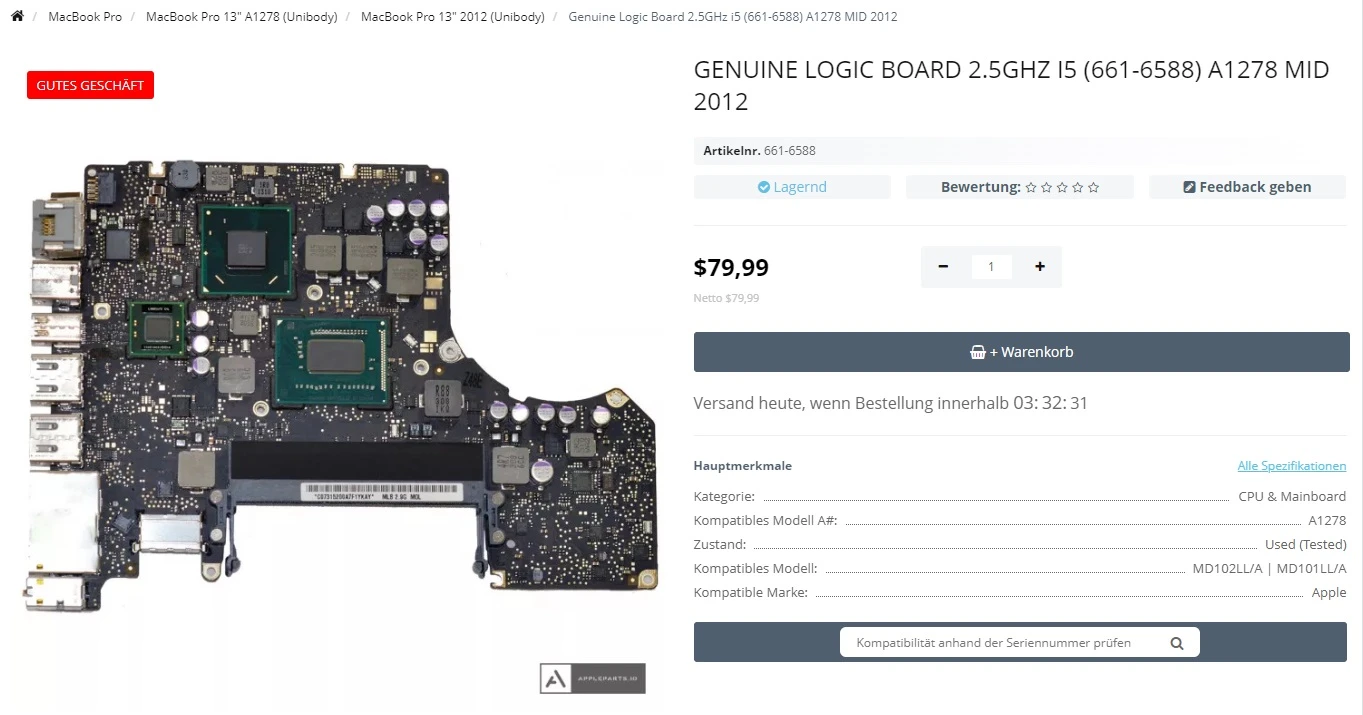

Original-Logikplatine 2,5 GHz i5 (661-6588) A1278 Mitte 2012

FAQ

1. Was kostet die Hauptplatine des MacBook Pro A1278?

Die Kosten für das neue A1278-Motherboard variieren je nach Spezifikationen zwischen 99,99 und 134,99 US-Dollar. Bei Appleparts.i können Sie Original-Motherboards für Ihr MacBook Pro kaufen

2. Was führt dazu, dass die Hauptplatine eines MacBook Pro ausfällt?

Die Hauptursachen für den Ausfall der Hauptplatine sind Staub- und Schmutzablagerungen, das Eindringen von Flüssigkeiten, Überhitzung und starke Spannungsspitzen. Wie alle anderen Teile des MacBook Pro nutzt sich auch diese Komponente mit der Zeit ab.
