Dans ce guide, nous expliquerons comment remplacer le clavier défectueux ou endommagé sur MacBook Pro 13.
Le processus de changement de clavier sur d'autres modèles peut être totalement différent, assurez-vous d'utiliser ce guide pour changer un clavier d'ordinateur portable MacBook Pro 13 uniquement. Gardez à l'esprit que le guide montre le processus de changement de clavier sur l'écran Retina MacBook Pro 13 pouces, modèle A1502, année de production 2015.
Suivez strictement les instructions pour remplacer un clavier sur un MacBook Pro afin d'éviter tout dommage susceptible d'interférer avec le fonctionnement normal du clavier.
Aussi: Comment remplacer un écran MacBook Pro

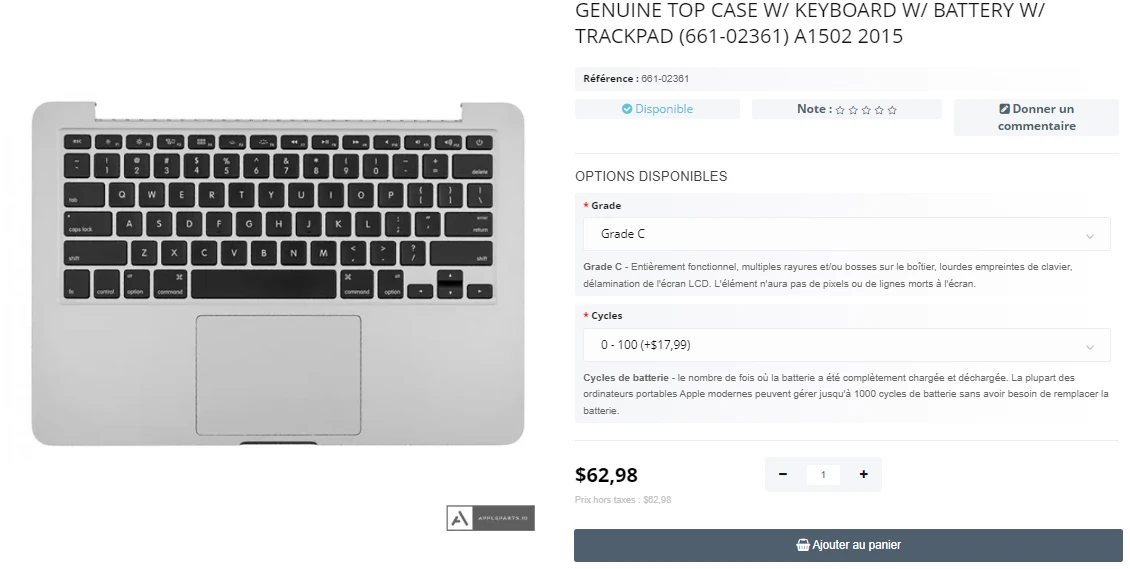

Véritable Top Case avec clavier avec batterie avec trackpad (661-02361) A1502 2015
Vous trouverez ici un exemple de changement de clavier Apple MacBook Pro 13", modèle A1502. Si vous devez remplacer le clavier d'un autre modèle de MacBook Pro, recherchez le guide correspondant ou utilisez cet exemple car il montre les points les plus cruciaux à prendre en compte lorsque vous remplacez le clavier du MacBook Pro. Le placement des composants internes peut différer, l'emplacement et les méthodes de fixation, les types de connecteurs peuvent varier en fonction du modèle de MacBook Pro.
Attention! L'utilisation de ce guide pour le remplacement du clavier sur tout autre modèle peut endommager gravement votre appareil.
Dans un MacBook Pro, le clavier est monté sur le côté inférieur de l'assemblage du boîtier supérieur. Cela signifie que pour remplacer le clavier, vous devrez retirer la plupart des composants internes. Vous aurez besoin d'un ensemble de tournevis fins Phillips et Torx.
Vous devrez retirer la carte mère et les ventilateurs de refroidissement, le lecteur optique et les câbles de déroutement avant d'atteindre le clavier.
Il faut connaître l'année modèle de votre MacBook Pro afin de trouver le guide de démontage correspondant expliquant comment rejouer le clavier du MacBook Pro en détail. C'est la partie la plus compliquée du processus de changement de clavier.
Pour vous assurer que le guide de remplacement du clavier ci-dessous peut être utilisé pour votre MacBook Pro, vous devez vérifier attentivement le numéro de série et l'année de modèle de votre appareil. Le numéro de série est imprimé sur le capot inférieur de votre MacBook Pro. Vous pouvez également vérifier le numéro de série de votre appareil sur le site Apple.
Lorsque vous trouvez le numéro de série de votre appareil, vous verrez également l'année du modèle, c'est-à-dire l'année de production. Comme, par exemple, il peut être affiché comme MacBook Pro (15 pouces, mi-2010)
Il n'est PAS nécessaire de retirer la batterie, le disque dur et le panneau d'affichage.
Si vous retirez la batterie, ne la réutilisez pas, remplacez-la par une neuve.
Dans ce cas particulier du modèle MacBook Pro A1502, l'assemblage en majuscule comprend la batterie et le trackpad, vous n'avez donc pas à les démonter pour les changer.
Avant de commencer le processus, allumez votre MacBook Pro et laissez la batterie se décharger complètement. Une batterie lithium-ion chargée peut être dangereuse et provoquer un incendie accidentel en cas de perforation.
Retirez les 10 vis suivantes fixant le boîtier inférieur au boîtier supérieur du MacBook Pro 13" : 2* vis P5 Pentalobe de 2,3 mm. 8* vis P5 Pentalobe de 3,5 mm.
Retirez les vis du boîtier inférieur.
Vous pouvez prendre une feuille de papier et dessiner les minuscules avec les trous et les vis pour le travail, vous pouvez également prendre et imprimer une photo et du scotch les vis/supports/câbles que vous retirez à chaque étape à côté des descriptions des composants. De cette façon, lors du remontage, les morceaux sont placés juste à côté de la photo d'où ils viennent.
Le tapis magnétique pour placer les petits détails dans le bon ordre vous sera également utile si vous l'avez.
Coincez vos doigts entre le boîtier inférieur et le boîtier supérieur. Tirez doucement le boîtier inférieur du boîtier supérieur pour l’enlever.
Appuyez légèrement sur le centre du boîtier inférieur pour rattacher les deux clips en plastique qui relient le boîtier inférieur au boîtier supérieur près de son centre.


Si nécessaire, retirez le couvercle en plastique collé sur la carte de contact de la batterie.
Soulevez le connecteur de la batterie tout droit de son circuit sur la carte logique à l'aide de l'extrémité plate de la spudger.
Assurez-vous de soulever uniquement le connecteur et non la prise comme si vous souleviez la prise, cela pourrait gravement endommager la carte mère.



Retirez les deux vis Torx T5 de 2,1 mm qui fixent l'extrémité de la carte mère du support de câble de la carte d'E/S.
Retirez le support du câble de la carte d'E/S.
Débranchez le connecteur de la carte d'E/S de la prise sur la carte mère. Pour ce faire, utilisez l'extrémité plate d'un spudger.
Veillez à n'appuyer que sur le câble de la carte E/S et non sur la prise elle-même, car cela pourrait endommager la carte mère.
Soulevez l'extrémité de la carte mère du câble de la carte d'E/S vers le haut pour la plier à l'écart.
Afin de ne pas endommager le câble, ne pliez que le coude de l'extrémité carte d'E/S du câble.
Insérez délicatement la pointe d'une spatule sous la nappe du haut-parleur droit près du connecteur et soulevez-la hors de sa prise sur la carte mère.
Décollez soigneusement la nappe du haut-parleur droit du boîtier supérieur.

Retirez les vis suivantes qui fixent le haut-parleur droit au boîtier supérieur :

Soulevez le haut-parleur droit de l'extrémité du câble et retirez-le du boîtier.

Insérez la pointe d'une spatule sous la nappe du haut-parleur gauche près du connecteur et soulevez-la hors de sa prise sur la carte mère.


Retirez les vis suivantes qui fixent le haut-parleur gauche au boîtier supérieur :

Soulevez le coin du haut-parleur gauche et faites-le glisser autour de la batterie pour le retirer du boîtier supérieur.

Veillez à ne pas accrocher le câble du haut-parleur dans le montant du trou de vis sur le côté du boîtier.
Saisissez la languette en plastique noir pour ouvrir le connecteur de la nappe de l'écran, tirez-le tout droit hors de sa prise sur la carte mère.
Assurez-vous de tirer dans le sens du câble, parallèlement à la carte mère. Ne le tirez pas vers le haut.


Pull the DC-In board connector straight out of its socket on the logic board.

Retirez les deux vis Torx T5 de 3,5 mm fixant la carte MagSafe DC-In au boîtier supérieur.
Vous devrez peut-être pousser délicatement la nappe de l'écran pour accéder aux vis.

Utilisez le câble de la carte MagSafe DC-In pour retirer la carte du boîtier supérieur et la retirer.
Retirez soigneusement le pare-chocs en caoutchouc du ventilateur du bord du dissipateur thermique.

Le pare-chocs du ventilateur s'enroule autour du dissipateur thermique et s'insère dans les fentes du conduit du ventilateur. Lors du remontage, assurez-vous d'insérer les languettes dans les encoches du conduit du ventilateur.
Décollez les quatre autocollants en mousse des vis du dissipateur de chaleur à l'aide de l'extrémité plate du spudger.

Retirez les vis suivantes fixant le dissipateur de chaleur :

Retirez le dissipateur thermique de l'ordinateur portable.

Utilisez la pointe d'une spatule pour pousser de part et d'autre le connecteur de la nappe de la caméra iSight et débranchez-la pas à pas de sa prise sur la carte mère.
Décollez le câble de la caméra iSight du boîtier du ventilateur pour le plier à l'écart.
Retirez la nappe du microphone du boîtier supérieur avec la pointe de la spatule.

Retirez délicatement le câble du ventilateur de son connecteur.

Retirez les vis suivantes fixant le ventilateur au boîtier supérieur :

Soulevez l'extrémité du ventilateur de la cavité du dissipateur thermique et tirez-le vers le haut et vers la charnière de l'ordinateur portable pour le retirer.
Insérez la pointe d'une spatule sous chacun des câbles d'antenne près de leurs connecteurs et faites levier pour les déconnecter de la carte AirPort.

Les trois câbles sont codés avec des gaines noires de longueurs différentes.
Lors du remontage :
Lors de la reconnexion des câbles d'antenne, faites-les passer par-dessus le câble de la caméra, pas en dessous.
Avec la pointe d'une spatule, poussez de part et d'autre du connecteur de la carte E/S pour le sortir délicatement de sa prise sur la carte mère, étape par étape.

Retirez les vis suivantes fixant la carte d'E/S au boîtier supérieur :

Soulevez l'extrémité du câble de la carte d'E/S de la carte d'E/S et tirez vers la carte mère pour libérer les ports du boîtier supérieur.
Retirez la carte d'E/S.

Lors de la réinstallation de la carte d'E/S, assurez-vous de faire glisser les doigts métalliques EMI des ports USB sous le côté du boîtier, et non par-dessus.
Utilisez l'extrémité plate d'une spatule pour déconnecter la nappe de rétroéclairage du clavier et écartez-la.

Décollez tout ruban adhésif recouvrant le connecteur ZIF du câble du microphone si nécessaire.
Utilisez la pointe d'un spudger pour retourner la languette de retenue sur le connecteur ZIF de la nappe du microphone.
Tirez le câble du microphone tout droit hors de sa prise sur la carte mère.


Si nécessaire, retirez tout ruban adhésif recouvrant le connecteur du câble du clavier.
Utilisez la pointe d'un spudger pour retourner la languette de retenue sur le connecteur ZIF.
Tirez le câble du clavier tout droit hors de sa prise ZIF sur la carte mère.


Retirez les cinq vis Torx T5 de 3,5 mm fixant la carte mère au boîtier supérieur.

Lors du remontage, installez les cinq vis sans serrer, positionnez la carte mère, puis serrez uniformément.
Soulevez légèrement l'extrémité processeur de la carte mère et tirez-la vers le renfoncement du ventilateur pour libérer les ports du bord du boîtier supérieur et retirez la carte mère.
Lors de la réinstallation, assurez-vous que les câbles du clavier, du rétroéclairage du clavier et du microphone ne sont pas coincés sous la carte mère.
Faites également attention à glisser les doigts métalliques EMI des ports sous le côté du boîtier, et non par-dessus.

Utilisez une pince à épiler pour soulever les caches de charnière en caoutchouc des charnières d'écran droite et gauche.

Retirez les vis Torx T5 de 3,2 mm (une de chaque côté) qui fixent les supports de charnière en aluminium au boîtier supérieur.


Retirez les quatre vis Torx T8 intérieures de 5,3 mm (deux de chaque côté) qui fixent l'écran au boîtier supérieur.

Ouvrez le MacBook Pro un peu plus large que 90 degrés et placez-le sur le bout.

Tout en maintenant l'écran et le boîtier supérieur avec votre main gauche, retirez la vis Torx T8 restante du support inférieur de l'écran.


Assurez-vous de tenir l'écran et la majuscule ensemble avec votre main gauche. Si vous ne le faites pas, l'écran/le boîtier supérieur non attachés pourraient tomber, ce qui endommagerait chaque composant de votre MacBook Pro.
Retirez la dernière vis Torx T8 fixant l'écran au boîtier supérieur.
Saisissez les deux moitiés de l'appareil, une dans chaque main.
Poussez doucement vers l'avant sur la moitié inférieure de l'appareil pour le détacher de l'ensemble écran.
Mettez soigneusement chaque composant de côté, en veillant à régler la moitié inférieure côté clavier vers le bas.n.
Si vous changez le clavier vous-même, la seule dépense sera le prix du clavier. Le coût approximatif est de 99 $.
Dans le cas d'un véritable top case avec clavier avec ou sans batterie et trackpad, le prix sera de 169,99 $ à 19,99 $ selon le modèle, la batterie et le trackpad intégrés.
Attention! Assurez-vous de n'utiliser que des pièces d'origine ! La meilleure façon de trouver les pièces d'origine est de visiter TechToro.io.
