MacBook A1534 Tastatur (ganze TopCase) Austausch

Geschrieben von Volodymyr Chubei | 29 Aug 2024

MacBook-Benutzer können in eine Situation kommen, in der sie die Tastatur tauschen müssen, die bei neueren Modellen ein Teil des oberen Teils des Gehäuses ist. Sie können dies selbst tun, wenn Sie die Schritt-für-Schritt-Anleitung für das MacBook A1534 Tastatur Austauschfolgen, die wir in diesem Artikel zur Verfügung stellen.

Sie sollten für die Reparatur oder Aufrüstung Ihres MacBook nur Originalteile verwenden. Andernfalls besteht ein hohes Risiko, dass Probleme mit dem Gerät auftreten. Auf der Apple Parts Website finden Sie eine große Auswahl an verschiedenen Originalteilen zu günstigen Preisen.

Für Ihr Apple MacBook Retina 12" A1534 2015 Tastatur Austausch, benötigen Sie:

Oberes Gehäuse mit MacBook 12" Retina Tastatur (Anfang 2015).
USB-C auf USB-A 2.0 Kabel.
Schraubendreher: Phillips #00, P5 Retina MacBook Pro und Air, Torx T3 und T5, Y00.
Der iOpener - ein Kit zum Öffnen von Gehäusen.
Spachtel und Pinzette.
Batterie-Blockierer.

10 Schritte, um die Tastatur des MacBook A1534 zu tauschen

Um das Apple MacBook Retina 12" A1534 2015 selbst zu tauschen, bereiten Sie eine Arbeitsfläche vor – Sie können einen mit einem Tischtuch bedeckten Tisch verwenden. Folgen Sie dann der Schritt-für-Schritt-Anleitung und halten Sie sich genau an die Reihenfolge der Arbeitsschritte.

1. Vorbereitung des Falls

Schalten Sie Ihr MacBook aus, schließen Sie es und drehen Sie es mit der Unterseite nach oben:

Entfernen Sie die acht Schrauben, mit denen die Unterseite befestigt ist, und notieren Sie sich, woher sie stammen.
Von hinten zwischen die beiden Gehäuseteile im Scharnierbereich greifen.
Heben Sie das Unterteil vorsichtig an. Bewegen Sie sich um den Umfang herum, bis das Ober- und Unterteil des Gehäuses vollständig abgenommen sind. Achten Sie darauf, dass Sie beim Öffnen nichts beschädigen.

Falls erforderlich, kann eine Plastikkarte oder ein Spatel verwendet werden, um die Befestigungsklammern zu lösen. Wiedereinbau das untere Gehäuse seitlich eindrücken, bis es hörbar einrastet.

Step 1 - MacBook A1534 Tastatur (ganze TopCase) Austausch

Halten Sie im nächsten Schritt den unteren Teil fest und drehen Sie das Gerät so, dass das Apple-Logo nach oben zeigt. Öffnen Sie die obere Abdeckung in einem Winkel von etwa 45˚.

2. Trackpad deaktivieren und Akku sperren

Sie müssen Ihr MacBook vollständig ausschalten, um weiterarbeiten zu können. Drücken Sie mit dem flachen Ende des Spudgers auf die goldene Taste zum Trennen der Batterie und halten Sie sie gedrückt. Wenn sich die Netz-LED nicht ausschaltet, halten Sie die Taste weiterhin gedrückt. Manchmal müssen Sie die Taste ca.10-12 Sekunden lang gedrückt halten, um das Gerät auszuschalten. Gehen Sie wie folgt vor:

Gerät schließen und umdrehen.
Entfernen Sie vorsichtig das Klebeband, das den Anschluss des Trackpad-Kabels abdeckt.
Verwenden Sie einen Spudger, um die Verriegelungsplatte des ZIF-Steckers anzuheben.
Trennen Sie das Kabel vom Trackpad, und ziehen Sie es vorsichtig durch den Schlitz heraus.
Drehen Sie Ihr MacBook um, heben Sie die Oberseite in einem rechten Winkel an und lehnen Sie es an etwas, das Sie nicht mit den Händen halten müssen. Sie können Klebeband verwenden, um es besser zu sichern.
Entfernen Sie die Torx T5-Schraube, mit der der Batterieanschluss an der Hauptplatine befestigt ist. Bei den Modellen des Jahres 2015 befindet sich unter dieser Schraube eine Erdungsklemme mit zwei Schaumstoffpolstern, die sich lösen kann und daher bei der Montage ordnungsgemäß angebracht werden muss.
Trennen Sie die Batterie mit Hilfe der Blockiervorrichtung, die zwischen der Hauptplatine und dem Batterieanschluss angebracht werden muss.

3. Trennen des Displaykabels

In dieser Phase muss die genaue Reihenfolge der Maßnahmen eingehalten werden:

Entfernen Sie die beiden Schrauben, die die Halterung des USB-C-Anschlusskabels halten.
Verwenden Sie das flache Ende des Spudgers, um ihn von der Hauptplatine zu trennen.
Öffnen Sie mit einem Spatel die Abdeckung des ZIF-Steckers des Platinen-Kabels und ziehen Sie den Audio-Stecker sehr vorsichtig ab.
Entfernen Sie mit einer Pinzette das Klebeband, das die Buchse des Anzeigekabels bedeckt, und öffnen Sie die Abdeckung mit dem flachen Ende des Spudgers.
Führen Sie das flache Ende des Spatels unter das Displaykabel, um die Klebeschicht zu entfernen.
Trennen Sie das Displaykabel, indem Sie es vorsichtig aus dem Stecker ziehen.

Auch: MacBook Air 13 A2337 Bildschirm austauschen: Anleitung

4. Entfernen der Audiobuchsenplatine

Vor dem Ausbau der Mikrofonbaugruppe müssen das obere und das untere Gehäuse voneinander getrennt werden:

Öffnen Sie die Abdeckung des ZIF-Anschlusses des Doppelmikrofonkabels mit einem Spaten.
Ziehen Sie das Kabel mit einer Pinzette aus der Steckdose.
Entfernen Sie die beiden Schrauben, mit denen die Audiobuchsenplatine am Gehäuse befestigt ist, und nehmen Sie sie ab.

5. Abnehmen der dualen Mikrofoneinheit

Bereiten Sie das iOpener-Kofferöffnungsset vor. Erhitzen Sie die Oberseite des Gehäuses im Bereich hinter der Mikrofoneinheit. Trennen Sie die Einheit mit der scharfen Lehre aus dem Kit vorsichtig vom Gehäuse und entfernen Sie sie.

6. Trennen des Display- und USB-C-Kabels

Entfernen Sie zunächst die beiden Schrauben, die das Displaykabel sichern, und eine Schraube, die das Kabel des USB-C-Anschlusses sichert. Dann wie unten beschrieben vorgehen:

Drehen Sie das Kabel des USB-C-Anschlusses so, dass Sie auf die Halterung darunter zugreifen können.
Heben Sie die Halterung an mit der das Kabel des USB-C-Anschlusses befestigt ist, und entfernen Sie sie. Trennen Sie ihn mit einem Spatel, indem Sie ihn gerade nach oben drücken, und entfernen Sie ihn dann.

7. Abnehmen des Displays

Öffnen Sie den Bildschirm so weit wie möglich und stellen Sie Ihr MacBook so auf, dass die rechte Seite von Ihnen weg zeigt.

Entfernen Sie die vier Schrauben, mit denen die Display-Scharniere befestigt sind.
Halten Sie beide Gehäuseteile fest und schieben Sie sie vorsichtig zusammen, so dass die Scharniere oben aus den Nuten kommen.
Schieben Sie den oberen Teil des Gehäuses heraus, indem Sie das Display nach hinten ziehen. Achten Sie darauf, dass die Bewegungen streng horizontal sind.
Nach Lösen des oberen Deckels von den Scharnieren wird das Display abgenommen.

8. Entfernen des USB-C-Anschlusses und der Trackpad-Einheit

Entfernen Sie zunächst die Schraube, mit der der USB-C-Anschluss oben am Gehäuse befestigt ist.

Schieben Sie den USB-C-Anschluss aus der Aussparung in der oberen Abdeckung und entfernen Sie ihn.
Entfernen Sie mit einer Pinzette das Klebeband, das den Anschluss des Tastaturkabels am Trackpad abdeckt.
Öffnen Sie die Abdeckung des ZIF-Anschlusses des Tastatur-Flachbandkabels mit einem Spudger.
Ziehen Sie das Tastaturkabel aus der Buchse im Rahmen.
Entfernen Sie die fünf Schrauben, mit denen das Trackpad am Gehäuse befestigt ist, und nehmen Sie es ab.

9. Entfernen des Flachbandkabels der Tastatur

Verwenden Sie das flache Ende des Spatels, um die Verriegelungsplatte am ZIF-Anschluss des Tastaturkabels anzuheben. Trennen Sie das Flachbandkabel vorsichtig vom Gerätegehäuse und entfernen Sie es.

Auch: MacBook Pro Tastatur tauschen: Anleitung für 13 Zoll A1502

10. Einbau der oberen Gehäuseeinheit mit einer Tastatur

Befolgen Sie die Anweisungen für den Austausch der Tastatur des MacBook A1534 in umgekehrter Reihenfolge, um Ihr MacBook wieder zusammenzubauen. Um eine Beschädigung der Hauptplatine zu vermeiden, beachten Sie die folgende Empfehlung, bevor Sie das Gerät einschalten. Schließen Sie Ihr MacBook an eine Stromquelle mit niedriger Spannung an. Verwenden Sie ein 5-W-iPhone-Ladegerät und das USB-C-auf-USB-A-Kabel, das Sie vor der Reparatur zur Hand haben sollten.

Es wird dringend empfohlen, für Reparaturen oder Upgrades von Apple-Geräten nur Originalteile zu verwenden. Die Apple Parts Website bietet viele Teile und Zubehör für verschiedene MacBook Modelle an. Das Sortiment des Shops umfasst geprüfte Teile. Alle Teile sind 100 % Originalteile und funktionieren gemäß den angegebenen Werksangaben.

Die günstigen Preise für das gesamte Sortiment werden Sie angenehm überraschen. Für Ihren Komfort bietet Apple Parts mehrere Zahlungsmöglichkeiten und einen schnellen Versand innerhalb der USA und ins Ausland.

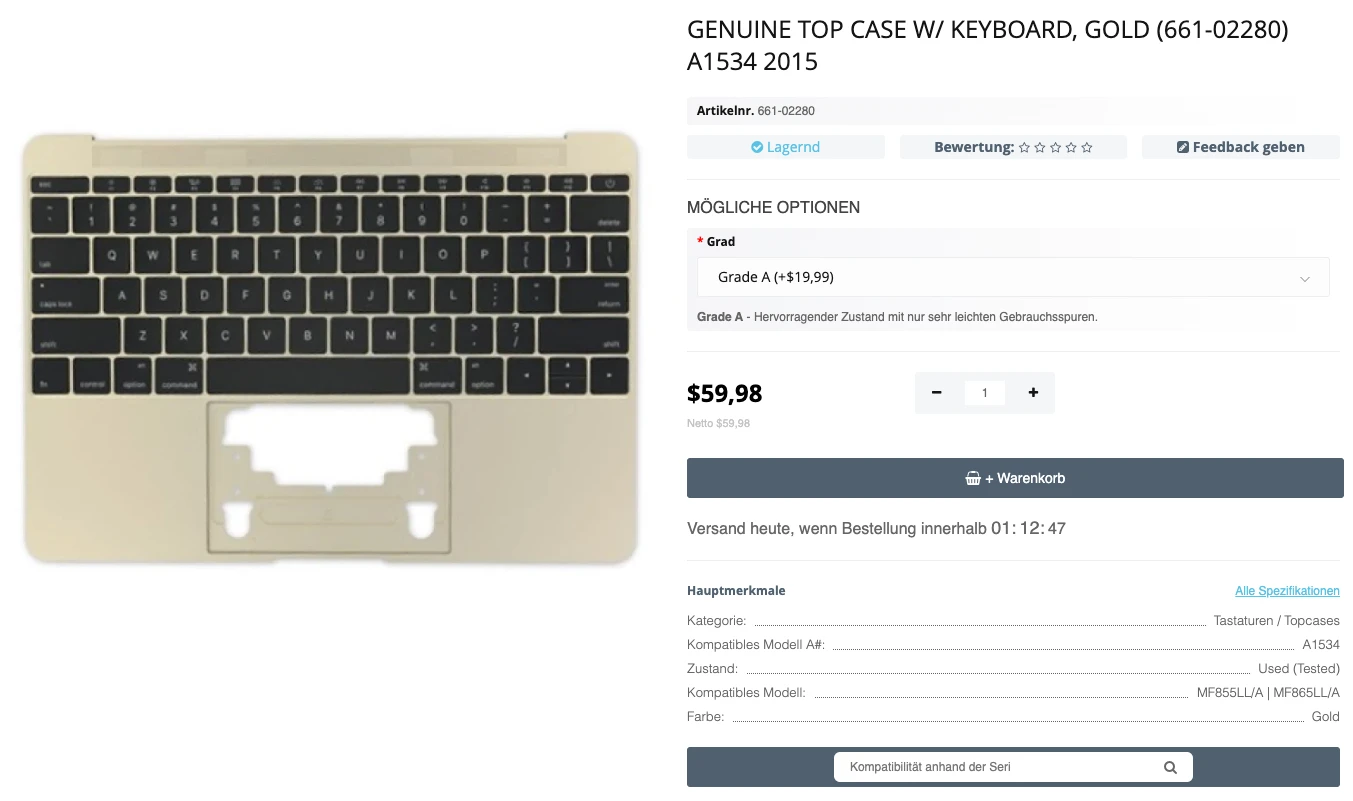

Echtes oberes Gehäuse mit Tastatur, Gold (661-02280) A1534 2015

FAQ

1. Ist es möglich, die Apple MacBook Retina 12 A1534 2015 Tastatur selbst zu tauschen?

Ja, Sie können die Tastatur des MacBook A1534 selbst austauschen, wenn Sie eine ausführliche Anleitung haben. Sie benötigen außerdem Spezialwerkzeug und das Original-Oberteil des Geräts mit der Tastatur.

2. Welche Werkzeuge benötige ich, für den Austausch der Tastatur am MacBook A1534?

Um Ihre MacBook-Tastatur zu tauschen, benötigen Sie ein iOpener-Gehäuseöffner-Kit, einen Batterieblocker, ein USB-C-auf-USB-A-2.0-Kabel, einen Spudger und eine Pinzette. Sie müssen auch einen Satz Schraubendreher vorbereiten: Phillips #00, P5 Retina MacBook Pro und Air, Y00, Torx T3, und T5.
