Changement du clavier (majuscule) du MacBook A1534

Posté par Volodymyr Chubei | 29 Aug 2024

Les utilisateurs de MacBook peuvent être confrontés à une situation où ils doivent remplacer le clavier qui fait partie de la partie supérieure du boîtier dans les modèles plus récents. Vous pouvez le faire vous-même si vous suivez le guide pas à pas pour changer clavier du MacBook A1534 que nous vous proposons dans cet article.

Vous ne devez utiliser que des pièces d'origine pour réparer ou mettre à niveau votre MacBook. Dans le cas contraire, vous risquez fort de rencontrer des problèmes de fonctionnement de l'appareil. Vous trouverez un large choix de pièces d'origine à des prix avantageux sur le site Apple Parts.

Pour le changement de votre clavier Apple MacBook Retina 12" A1534 2015, vous aurez besoin de:

Cas supérieur avec clavier MacBook 12" Retina (début 2015).
Câble USB-C vers USB-A 2.0.
Tournevis: Phillips #00, P5 Retina MacBook Pro et Air, Torx T3 et T5, Y00.
iOpener — un kit d'ouverture d'étui.
Pince à épiler
Blocage de la batterie.

10 étapes pour charger le clavier du MacBook A1534

Pour charger vous-même l'Apple MacBook Retina 12" A1534 2015, préparez une surface de travail — vous pouvez utiliser une table recouverte d'une nappe. Ensuite, suivez le guide pas à pas et respectez scrupuleusement l'ordre des actions.

1. Préparation du boîtier

Éteignez votre MacBook, fermez-le et retournez-le face inférieure vers le haut:

Retirez les huit vis qui fixent la face inférieure et rappelez-vous d'où elles viennent.
Insérez vos doigts par l'arrière entre les deux parties du boîtier au niveau de la charnière.
Soulevez délicatement la partie inférieure. Déplacez-vous sur le périmètre jusqu'à ce que les parties supérieure et inférieure du boîtier soient complètement détachées. Faites attention à ne pas endommager accidentellement quoi que ce soit lors de l'ouverture.

Si nécessaire, une carte en plastique ou une spatule peut être utilisée pour libérer les clips de fixation. Lors du remontage, appuyez sur les côtés du boîtier inférieur jusqu'à ce que vous entendiez un clic distinctif.

Lors de l'étape suivante, tenez la partie inférieure et retournez l'appareil en orientant le logo Apple vers le haut. Ouvrez le couvercle supérieur à un angle d'environ 45˚.

2. Désactivation du trackpad et verrouillage de la batterie

Vous devez éteindre complètement votre MacBook pour continuer à travailler. Avec l'extrémité plate du spudger, appuyez sur le bouton doré de déconnexion de la batterie et maintenez-le enfoncé. Si le voyant d'alimentation ne s'éteint pas, maintenez le bouton enfoncé. Il est parfois nécessaire de maintenir le bouton pendant 10 à 12 secondes pour éteindre le MacBook. Procédez comme suit:

Fermez et retournez l'appareil.
Retirez avec précaution le ruban adhésif qui recouvre le connecteur du câble du pavé tactile.
Utilisez un tournevis pour soulever la plaque de verrouillage du connecteur ZIF.
Débranchez le câble du pavé tactile et tirez-le doucement par la fente.
Retournez votre MacBook, soulevez la partie supérieure à angle droit et appuyez-le contre quelque chose qu'il ne faut pas tenir avec les mains. Vous pouvez utiliser du ruban adhésif pour mieux le fixer.
Retirez la vis Torx T5 qui fixe le connecteur de la batterie à la carte mère. Sur les modèles 2015, il y a un clip de mise à la terre avec deux tampons en mousse sous cette vis qui peut se détacher, il faut donc l'installer correctement pendant l'assemblage si nécessaire.
Déconnectez la batterie à l'aide du dispositif de blocage qui doit être inséré entre la carte mère et le connecteur de la batterie.

3. Déconnexion du câble de l'écran

À ce stade, il sera nécessaire de suivre l'ordre exact des actions:

Retirez les deux vis qui maintiennent le support du câble du port USB-C.
Utilisez l'extrémité plate du spudger pour le déconnecter de la carte mère.
À l'aide d'une spatule, ouvrez le couvercle du connecteur ZIF du câble de la carte et déconnectez très soigneusement le connecteur audio.
Utilisez une pince à épiler pour retirer le ruban adhésif recouvrant la prise du câble de l'écran, et utilisez l'extrémité plate de l'outil pour ouvrir le couvercle.
Insérer l'extrémité plate de la spatule sous le câble de l'écran pour retirer la couche de colle de fixation.
Débranchez le câble de l'écran en le tirant doucement hors du connecteur.

Aussi: Changer ecran MacBook Air 13 A2337: guide pratique

4. Retrait de la carte de la prise audio

Avant de retirer le microphone, vous devez séparer les boîtiers supérieur et inférieur:

À l'aide d'un tournevis, ouvrez le couvercle du connecteur ZIF du câble du double microphone.
Retirez le câble de la prise à l'aide d'une pince à épiler.
Retirez les deux vis qui maintiennent la carte de la prise audio sur le boîtier et retirez-la.

5. Démontage de l'unité à double microphone

Préparez le kit d'ouverture de boîtier iOpener. Chauffez la partie supérieure de l'étui, derrière le microphone. À l'aide de la jauge tranchante fournie dans le kit, séparez soigneusement l'unité du boîtier et retirez-la.

6. Débranchement des câbles de l'écran et USB-C

Retirez d'abord les deux vis qui fixent le câble de l'écran et une vis fixant le câble du port USB-C. Suivez ensuite les étapes ci-dessous:

Tournez le câble du port USB-C pour pouvoir accéder au support situé en dessous.
Soulevez et retirez le support qui fixe le connecteur du câble du port USB-C. Déconnectez-le à l'aide d'une spatule en faisant levier tout droit vers le haut, puis retirez-le.

7. Démontage de l'écran

Ouvrez l'écran au maximum et placez votre MacBook avec le côté droit tourné vers l'extérieur.

Retirez les quatre vis qui fixent les charnières de l'écran.
En tenant les deux parties de l'étui, faites-les glisser avec précaution de manière à ce que les charnières sortent des rainures situées au-dessus.
Faites glisser la partie supérieure du boîtier en tirant l'écran vers l'arrière. Veillez à ce que les mouvements soient strictement horizontaux.
Retirez l'écran après avoir dégagé le couvercle supérieur de ses charnières.

8. Retrait du port USB-C et de l'unité de trackpad

Commencez par retirer la vis qui fixe le port USB-C à la partie supérieure du boîtier.

Faites glisser le port USB-C hors du renfoncement du couvercle supérieur et retirez-le.
Utilisez une pince à épiler pour retirer le ruban adhésif recouvrant le connecteur du câble du clavier sur le pavé tactile.
À l'aide d'un tournevis, ouvrez le couvercle du connecteur ZIF du câble ruban du clavier.
Retirez le câble du clavier de la prise située dans le cadre.
Enlevez les cinq vis qui fixent le trackpad au boîtier et retirez-le.

9. Retrait du câble plat du clavier

À l'aide de l'extrémité plate d'une spatule, soulevezla plaque de verrouillage du connecteur ZIF du câble du clavier. Déconnectez délicatement le câble plat du boîtier de l'appareil et retirez-le.

Aussi: Comment remplacer un clavier sur un MacBook Pro: un guide pour A1502 13"

10. Installation du boîtier supérieur avec un clavier

Suivez les instructions pour le changement du clavier du MacBook A1534 dans l'ordre inverse pour réassembler votre MacBook. Pour éviter d'endommager la carte mère, respectez les recommandations suivantes avant d'allumer l'appareil. Connectez votre MacBook à une source d'alimentation basse tension. Utilisez un chargeur iPhone de 5 W et le câble USB-C vers USB-A que vous devez avoir à portée de main avant la réparation.

Il est fortement recommandé de n'utiliser que des pièces d'origine pour réparer ou mettre à niveau les gadgets Apple. Le site Apple Parts propose de nombreuses pièces et accessoires pour différents modèles de MacBook. L'assortiment du magasin comprend des pièces qui ont été testées. Toutes les pièces sont 100% originales et fonctionnent conformément aux spécifications d'usine.

Vous serez agréablement surpris par les prix abordables de toute la gamme. Pour votre confort, Apple Parts propose plusieurs options de paiement et une livraison rapide aux États-Unis et dans le monde entier.

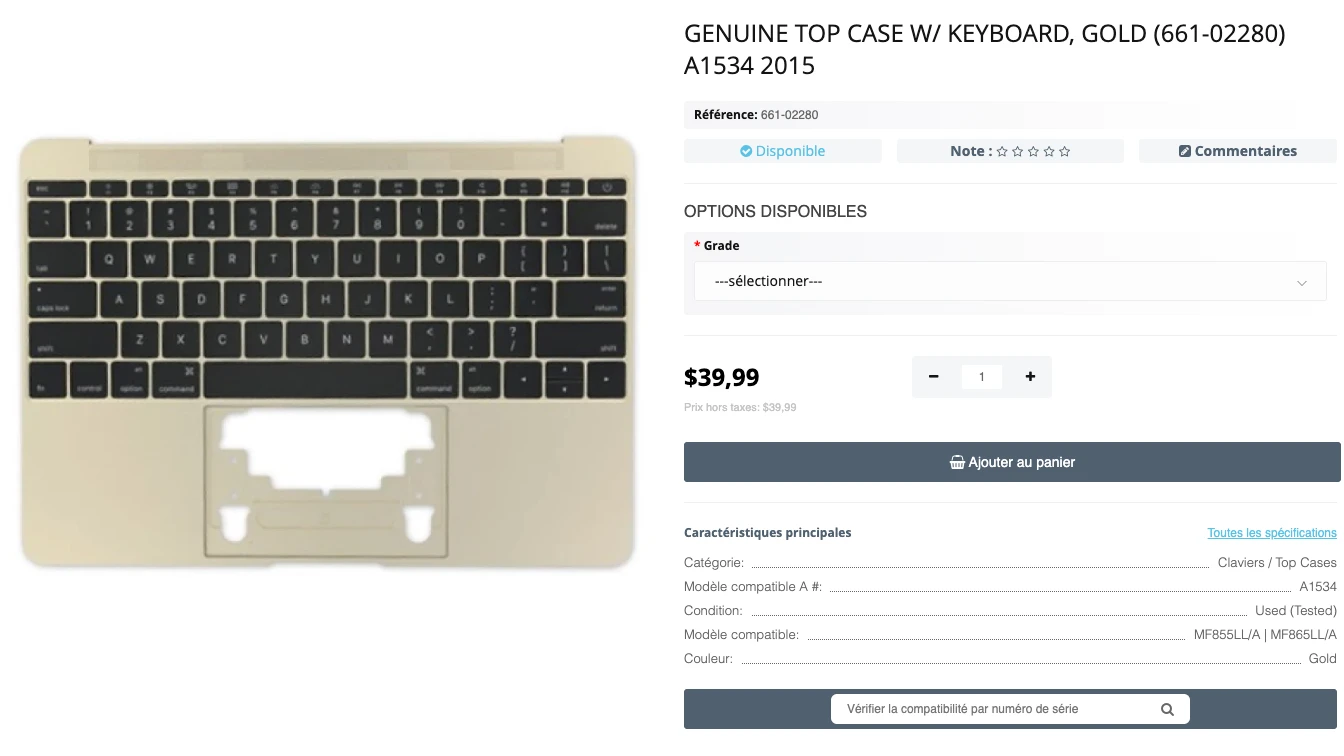

Véritable étui supérieur avec clavier, or (661-02280) A1534 2015

FAQ

1. Est-il possible de changer le clavier de l'Apple MacBook Retina 12 A1534 2015 par soi-même ?

Oui, vous pouvez changer le clavier du MacBook A1534 par vous-même si vous disposez d'instructions détaillées. Vous aurez également besoin d'outils spéciaux et de la partie supérieure originale de l'appareil avec le clavier.

2. De quels outils ai-je besoin pour changer le clavier du MacBook A1534?

Pour remplacer le clavier de votre MacBook, vous avez besoin d'un kit d'ouverture de boîtier iOpener, d'un bloqueur de batterie, d'un câble USB-C vers USB-A 2.0, d'un spudger et d'une pince à épiler. Vous devez également préparer un jeu de tournevis: Phillips #00, P5 Retina MacBook Pro et Air, Y00, Torx T3 et T5.
